Eigenschaften
- AC Weitspannungsbereich für einen universellen Einsatz
- Mit Bewegungsmelder und Steckdose (optional)

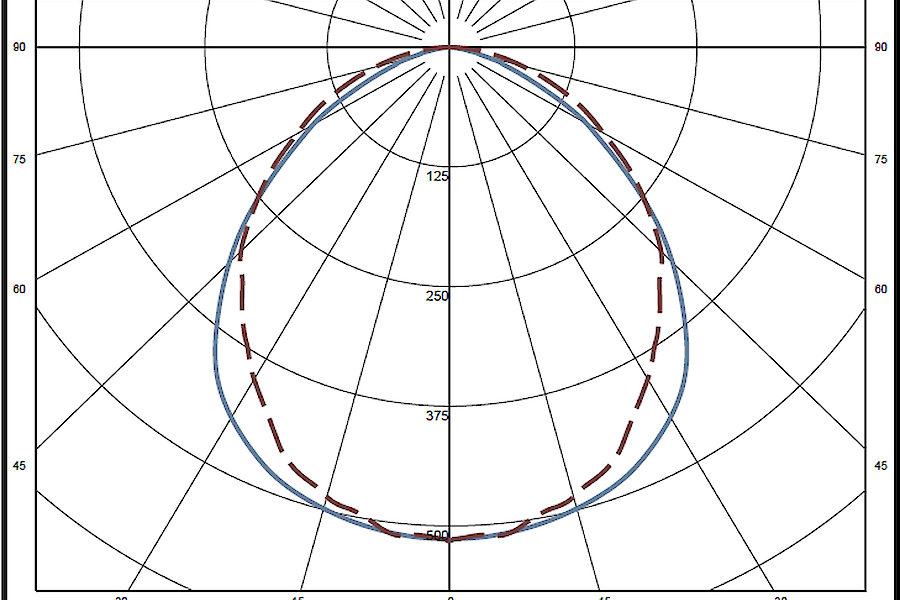

- Lichtstärke 1500 Lm
- Mittels Verbindungskabel können bis zu 10 Lampen verbunden werden (Daisy Chain)
- Direktverdrahtung für eine schnelle Installation
- Robustes und schlagfestes Metallgehäuse
- Universell positionierbarer Türkontaktschalter (überschreibt den Bewegungsmelder) als Zubehör
Quick Links
- PIR
- + SCHUKO / DAISY
- + TÜRKONTAKT
- + NEMA / DAISY
- + TÜRKONTAKT
- 24 V + PIR
- 24 V + PIR / DAISY
- 24 V + TÜRKONTAKT
Bestellnummer 490540612 Farbe RAL 9003 Gehäusematerial Stahlblech, pulverbeschichtet IP Schutzklasse (Innenseite) IP 20 Im Lieferumfang enthalten Bewegungsmelder Zertifizierung CE, cURus UL File Nummer E358386 Zubehör Anschlusskabel AC schwarz, 0,7 mAnschlusskabel AC orange, 0,7 mAnschlusskabel AC schwarz, 3 mAnschlusskabel AC orange, 3 m Zulässige Betriebstemperatur -30°C - 50°C Montageart M5 Schrauben (x2) Abmessungen A x B x C (D+E) A = Höhe | B = Breite | C = Tiefe
420 x 90 x 45 mm Gewicht 2 kg Spannung / Frequenz 115 - 230 V ~ 50/60 Hz Nennstrom 0.2 A Nennleistung 16 W Leuchtmittel EB-7801 Lichtstärke 1500 lm / 5100 K Lebensdauer 60,000 Std. @ 20°C Anschlussart Empfohlene externe Vorsicherung: 0,5 A (T) Datenblatt PDF generieren Bedienungsanleitung PDF generieren CAD Daten 490540612.stp Zertifizierung EC KonformitätserklärungEnergy class label Zertifizierung (UK) UKCA KonformitätserklärungEnergy class label UK Zolltarifnummer 94054099

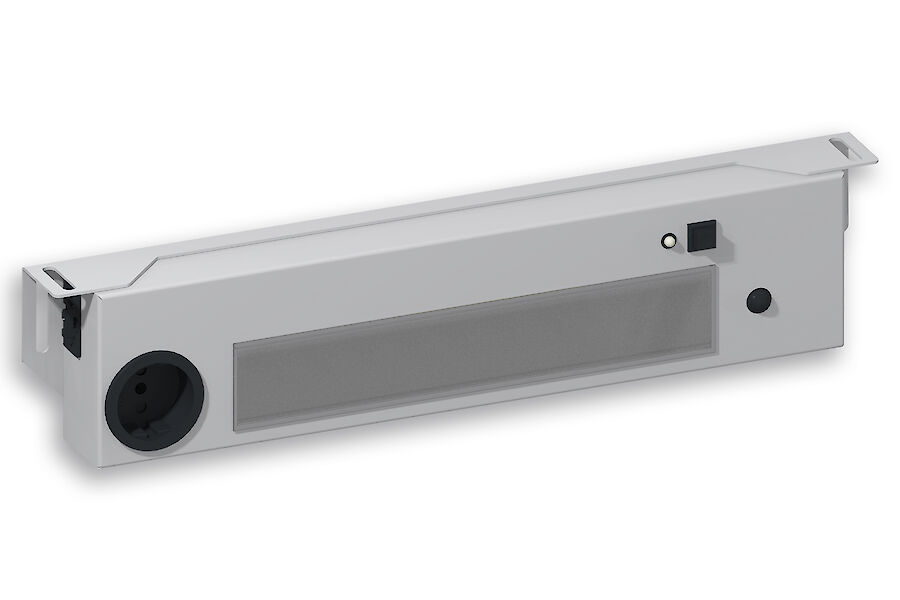

Bestellnummer 490502612 Farbe RAL 9003 Gehäusematerial Stahlblech, pulverbeschichtet IP Schutzklasse (Innenseite) IP 20 Im Lieferumfang enthalten Bewegungsmelder
Schuko Steckdose (max. 16 A)
Daisy Chain max. 10Zertifizierung CE Zubehör Anschlusskabel AC schwarz, 0,7 mAnschlusskabel AC orange, 0,7 mAnschlusskabel AC schwarz, 3 mAnschlusskabel AC orange, 3 mVerbindungskabel AC schwarz, 0,7 mVerbindungskabel AC orange, 0,7 mVerbindungskabel AC schwarz, 1,2 mVerbindungskabel AC orange, 1,2 m Zulässige Betriebstemperatur -30°C - 50°C Montageart M5 Schrauben (x2) Abmessungen A x B x C (D+E) A = Höhe | B = Breite | C = Tiefe
420 x 90 x 45 mm Gewicht 2 kg Spannung / Frequenz 230 V ~ 50/60 Hz Nennstrom 16.8 A Nennleistung 16 W Leuchtmittel EB-7801 Lichtstärke 1500 lm / 5100 K Lebensdauer 60,000 Std. @ 20°C Anschlussart Empfohlene externe Vorsicherung: 17 A (T)
oder Schutzschalter C16Datenblatt PDF generieren Bedienungsanleitung PDF generieren CAD Daten 490502612.stp Zertifizierung EC KonformitätserklärungEnergy class label Zertifizierung (UK) UKCA KonformitätserklärungEnergy class label UK Zolltarifnummer 94054099

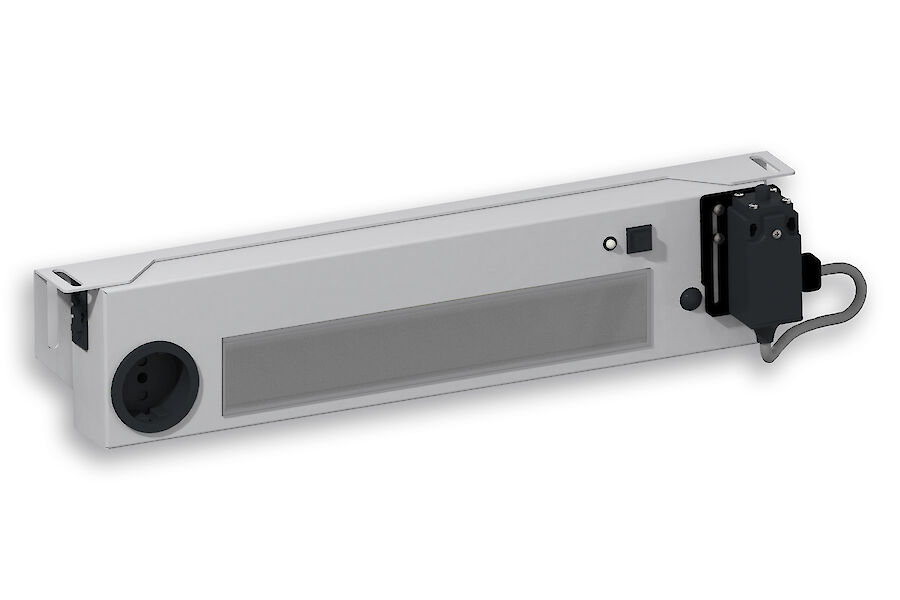

Bestellnummer 490504612 Farbe RAL 9003 Gehäusematerial Stahlblech, pulverbeschichtet IP Schutzklasse (Innenseite) IP 20 Im Lieferumfang enthalten Bewegungsmelder
Schuko Steckdose (max. 16 A)
Türkontakt vorbereitet
Daisy Chain max. 10Hinweis Türkontaktschalter muss separat bestellt werden
Art. Nr. 490505Zertifizierung CE Zubehör Anschlusskabel AC schwarz, 0,7 mAnschlusskabel AC orange, 0,7 mAnschlusskabel AC schwarz, 3 mAnschlusskabel AC orange, 3 mVerbindungskabel AC schwarz, 0,7 mVerbindungskabel AC orange, 0,7 mVerbindungskabel AC schwarz, 1,2 mVerbindungskabel AC orange, 1,2 mTürkontaktschalter Zulässige Betriebstemperatur -30°C - 50°C Montageart M5 Schrauben (x2) Abmessungen A x B x C (D+E) A = Höhe | B = Breite | C = Tiefe
420 x 90 x 45 mm Gewicht 2 kg Spannung / Frequenz 230 V ~ 50/60 Hz Nennstrom 16.8 A Nennleistung 16 W Leuchtmittel EB-7801 Lichtstärke 1500 lm / 5100 K Lebensdauer 60,000 Std. @ 20°C Anschlussart Empfohlene externe Vorsicherung: 17 A (T)
oder Schutzschalter C16Datenblatt PDF generieren Bedienungsanleitung PDF generieren CAD Daten 490504612.stp490504612_490505-1.stp Zertifizierung EC KonformitätserklärungEnergy class label Zertifizierung (UK) UKCA KonformitätserklärungEnergy class label UK Zolltarifnummer 94054099
Bestellnummer 490513612 Farbe RAL 9003 Gehäusematerial Stahlblech, pulverbeschichtet IP Schutzklasse (Innenseite) IP 20 Im Lieferumfang enthalten Bewegungsmelder
NEMA 5-15 Steckdose (max. 10.6 A)
Daisy ChainZertifizierung CE, cURus UL File Nummer E358386 Zubehör Anschlusskabel AC schwarz, 0,7 mAnschlusskabel AC orange, 0,7 mAnschlusskabel AC schwarz, 3 mAnschlusskabel AC orange, 3 mVerbindungskabel AC schwarz, 0,7 mVerbindungskabel AC orange, 0,7 mVerbindungskabel AC schwarz, 1,2 mVerbindungskabel AC orange, 1,2 m Zulässige Betriebstemperatur -30°C - 50°C Montageart M5 Schrauben (x2) Abmessungen A x B x C (D+E) A = Höhe | B = Breite | C = Tiefe
420 x 90 x 45 mm Gewicht 2 kg Spannung / Frequenz 115 V ~ 50/60 Hz Nennstrom 10.6 A Nennleistung 16 W Leuchtmittel EB-7801 Lichtstärke 1500 lm / 5100 K Lebensdauer 60,000 Std. @ 20°C Anschlussart Steckverbinder Datenblatt PDF generieren Bedienungsanleitung PDF generieren CAD Daten 490515612.stp490515612_490505.stp Zertifizierung EC KonformitätserklärungEnergy class label Zertifizierung (UK) UKCA KonformitätserklärungEnergy class label UK Zolltarifnummer 94054099

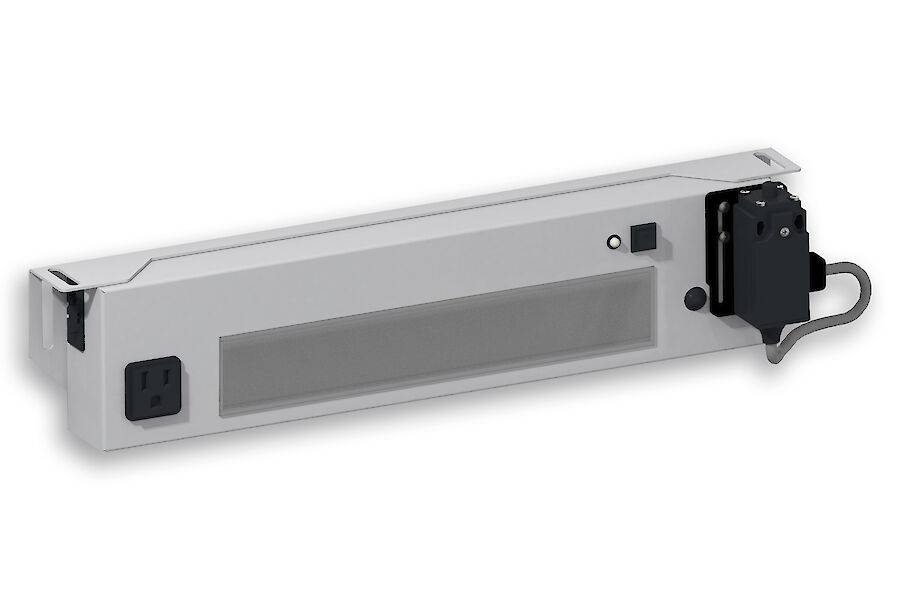

Bestellnummer 490515612 Farbe RAL 9003 Gehäusematerial Stahlblech, pulverbeschichtet IP Schutzklasse (Innenseite) IP 20 Im Lieferumfang enthalten Bewegungsmelder
NEMA 5-15 Steckdose (max. 10.6 A)
Türkontakt vorbereitet
Daisy Chain max. 10Hinweis Türkontaktschalter muss separat bestellt werden
Art. Nr. 490505Zertifizierung CE UL File Nummer - Zubehör Anschlusskabel AC schwarz, 0,7 mAnschlusskabel AC orange, 0,7 mAnschlusskabel AC schwarz, 3 mAnschlusskabel AC orange, 3 mVerbindungskabel AC schwarz, 0,7 mVerbindungskabel AC orange, 0,7 mVerbindungskabel AC schwarz, 1,2 mVerbindungskabel AC orange, 1,2 mTürkontaktschalter Zulässige Betriebstemperatur -30°C - 50°C Montageart M5 Schrauben (x2) Abmessungen A x B x C (D+E) A = Höhe | B = Breite | C = Tiefe
420 x 90 x 45 mm Gewicht 2 kg Spannung / Frequenz 115 V ~ 50/60 Hz Nennstrom 10.6 A Nennleistung 16 W Leuchtmittel EB-7801 Lichtstärke 1500 lm / 5100 K Lebensdauer 60,000 Std. @ 20°C Anschlussart Empfohlene externe Vorsicherung: 17 A (T)
oder Schutzschalter C16Datenblatt PDF generieren Bedienungsanleitung PDF generieren CAD Daten 490515612.stp490515612_490505.stp Zertifizierung EC KonformitätserklärungEnergy class label Zertifizierung (UK) UKCA KonformitätserklärungEnergy class label UK Zolltarifnummer 94054099

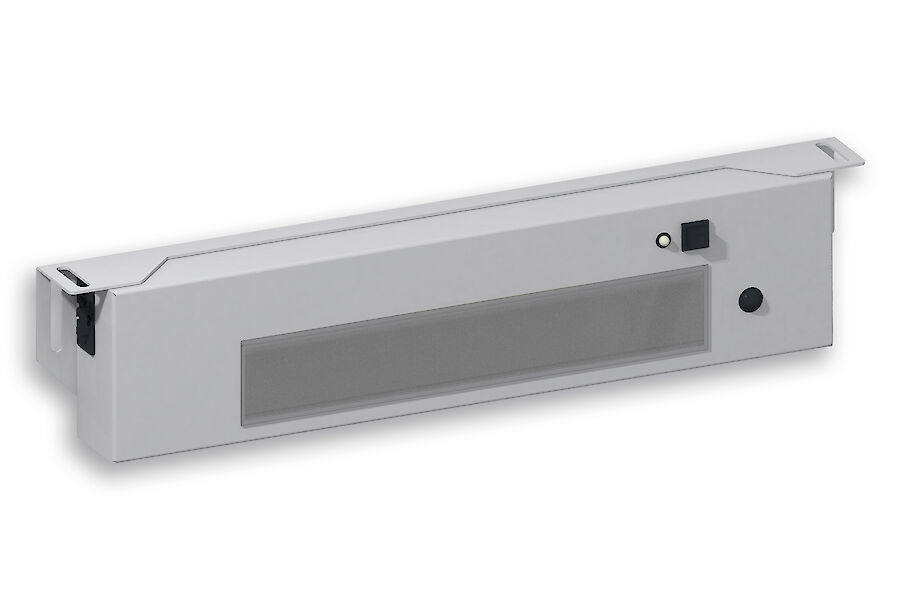

Bestellnummer 490560612 Farbe RAL 9003 Gehäusematerial Stahlblech, pulverbeschichtet IP Schutzklasse (Innenseite) IP 20 Im Lieferumfang enthalten Bewegungsmelder Zertifizierung CE, cURus UL File Nummer E358386 Zubehör Anschlusskabel DC schwarz, 0,7 mAnschlusskabel DC schwarz, 3 m Zulässige Betriebstemperatur -30°C - 50°C Montageart M5 Schrauben (x2) Abmessungen A x B x C (D+E) A = Höhe | B = Breite | C = Tiefe
420 x 90 x 45 mm Gewicht 2 kg Spannung / Frequenz 24 V DC
Verwenden Sie nur SELV-DC-StromquellenNennstrom 5 A Nennleistung 12 W Leuchtmittel EB-7801 Lichtstärke 1500 lm / 5100 K Lebensdauer 60,000 Std. @ 20°C Anschlussart Empfohlene externe Vorsicherung: 7 A (T) Datenblatt PDF generieren Bedienungsanleitung PDF generieren CAD Daten 490540612.stp Zertifizierung EC KonformitätserklärungEnergy class label Zertifizierung (UK) UKCA KonformitätserklärungEnergy class label UK Zolltarifnummer 94054099 EAN Nummer 5350604000001
Bestellnummer 490561612 Farbe RAL 9003 Gehäusematerial Stahlblech, pulverbeschichtet IP Schutzklasse (Innenseite) IP 20 Im Lieferumfang enthalten Bewegungsmelder
Daisy Chain max. 10Zertifizierung CE, cURus UL File Nummer E358386 Zubehör Anschlusskabel DC schwarz, 0,7 mAnschlusskabel DC schwarz, 3 mVerbindungskabel DC schwarz, 0,7 mVerbindungskabel DC schwarz, 1,2 m Zulässige Betriebstemperatur -30°C - 50°C Montageart M5 Schrauben (x2) Abmessungen A x B x C (D+E) A = Höhe | B = Breite | C = Tiefe
420 x 90 x 45 mm Gewicht 2 kg Spannung / Frequenz 24 V DC
Verwenden Sie nur SELV-DC-StromquellenNennstrom 5 A Nennleistung 12 W Leuchtmittel EB-7801 Lichtstärke 1500 lm / 5100 K Lebensdauer 60,000 Std. @ 20°C Anschlussart Empfohlene externe Vorsicherung: 7 A (T) Datenblatt PDF generieren Bedienungsanleitung PDF generieren CAD Daten 490540612.stp Zertifizierung EC KonformitätserklärungEnergy class label Zertifizierung (UK) UKCA KonformitätserklärungEnergy class label UK Zolltarifnummer 94054099

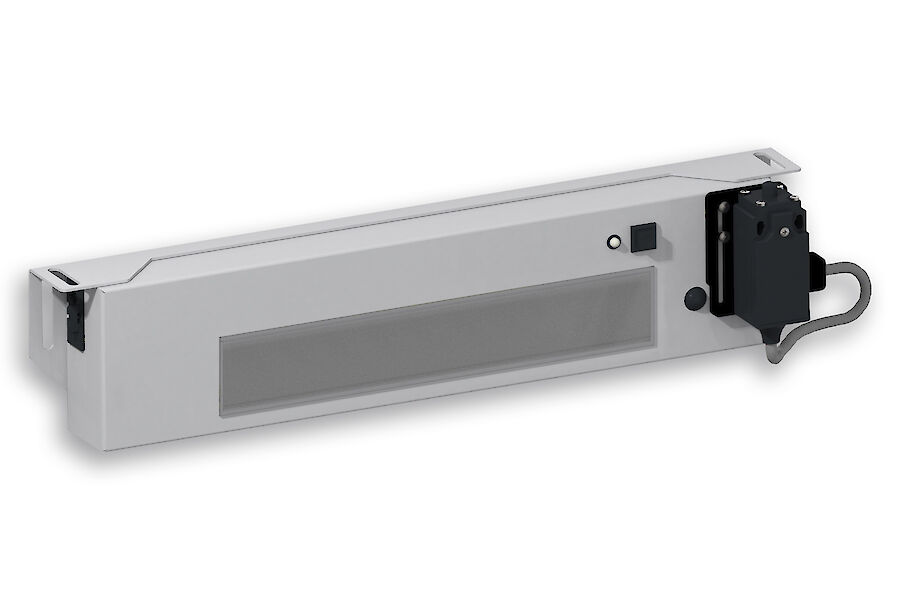

Bestellnummer 490566612 Farbe RAL 9003 Gehäusematerial Stahlblech, pulverbeschichtet IP Schutzklasse (Innenseite) IP 20 Im Lieferumfang enthalten Bewegungsmelder
Türkontakt vorbereitet
Daisy Chain max. 10Hinweis Türkontaktschalter muss separat bestellt werden
Art. Nr. 490505Zertifizierung CE, cURus UL File Nummer E358386 Zubehör Anschlusskabel DC schwarz, 0,7 mAnschlusskabel DC schwarz, 3 mVerbindungskabel DC schwarz, 0,7 mVerbindungskabel DC schwarz, 1,2 mTürkontaktschalter Zulässige Betriebstemperatur -30°C - 50°C Montageart M5 Schrauben (x2) Abmessungen A x B x C (D+E) A = Höhe | B = Breite | C = Tiefe
420 x 90 x 45 mm Gewicht 2 kg Spannung / Frequenz 24 V DC
Verwenden Sie nur SELV-DC-StromquellenNennstrom 5 A Nennleistung 12 W Leuchtmittel EB-7801 Lichtstärke 1500 lm / 5100 K Lebensdauer 60,000 Std. @ 20°C Anschlussart Empfohlene externe Vorsicherung: 7 A (T) Datenblatt PDF generieren Bedienungsanleitung PDF generieren CAD Daten 490540612.stp Zertifizierung EC KonformitätserklärungEnergy class label Zertifizierung (UK) UKCA KonformitätserklärungEnergy class label UK Zolltarifnummer 94054099
